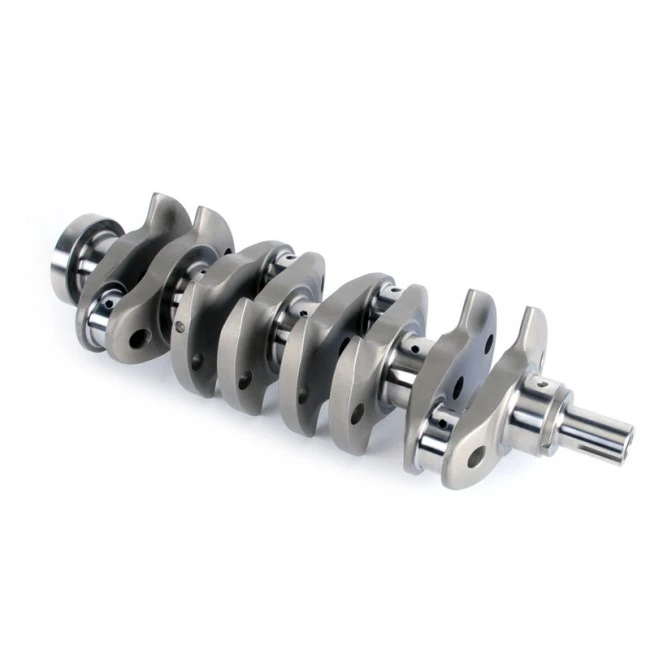

Trục khuỷu được sản xuất bằng cách gia công khối phôi đặc thay vì sử dụng khuôn đúc. Quá trình này duy trì tính nhất quán của vật liệu trên toàn bộ thân trục khuỷu và mang lại khả năng kiểm soát tốt hơn về hình học, kích thước hành trình và cách bố trí đối trọng.
Cấu trúc phôi phù hợp cho các động cơ được sửa đổi, phát triển nguyên mẫu và các dự án động cơ đặc biệt yêu cầu cấu hình trục khuỷu cụ thể.
Cấu hình đối trọng được phát triển thông qua gia công CNC để kiểm soát sự phân bổ khối lượng và cân bằng quay.
So với các phương pháp sản xuất có hình dạng cố định, xử lý CNC cho phép loại bỏ vật liệu và tối ưu hóa biên dạng ở các khu vực được chọn. Thiết kế trọng lượng khí động học giúp giảm khối lượng không cần thiết trong khi vẫn duy trì sự hỗ trợ về cấu trúc, giúp giảm lực cản quay khi vận hành ở tốc độ cao.
Khoan súng tạo ra các kênh bôi trơn bên trong cấu trúc trục khuỷu. Kết hợp với các cổng phun dầu trực tiếp, thiết kế đường dẫn dầu giúp cải thiện khả năng bôi trơn xung quanh các khu vực tạp chí quan trọng.
Cấu trúc này hỗ trợ hoạt động của trục khuỷu trong các điều kiện có tải trọng cơ học cao hơn và quay liên tục.
Các cổ trục chính và các cổ trục thanh kết nối yêu cầu gia công chính xác để duy trì sự tiếp xúc ổ trục thích hợp, cân bằng trục khuỷu và vận hành động cơ ổn định.
SHENGFA sử dụng gia công CNC để đạt được khả năng kiểm soát nhất quán đối với kích thước cổ trục, vị trí đường dẫn dầu, giao diện lắp đặt và độ hoàn thiện bề mặt, hỗ trợ hiệu suất lắp ráp đáng tin cậy và độ ổn định vận hành lâu dài.
Gia công CNC hỗ trợ các cấu trúc trục khuỷu ngoài cấu hình tiêu chuẩn, bao gồm các thay đổi về hình học, biên dạng đối trọng, bố trí đường dẫn dầu và giao diện kết nối.
Khả năng này phù hợp với động cơ nguyên mẫu, các phiên bản sửa đổi và phát triển trục khuỷu chuyên dụng.
Gia công từ vật liệu phôi bảo tồn cấu trúc vật liệu nhất quán. Kết hợp với kinh nghiệm gia công CNC của Shengfa và kiến thức về quy trình rèn, trục khuỷu được sản xuất chú ý đến tính toàn vẹn của cấu trúc và độ chính xác gia công để tạo ra mô-men xoắn cao và tải cơ học lặp lại.
Nó thường được áp dụng trong động cơ đua, hệ thống điện hạng nặng và các dự án động cơ chuyên dụng.
Gia công CNC cho phép loại bỏ vật liệu có kiểm soát trong khi vẫn duy trì sự hỗ trợ cấu trúc cần thiết. Phân phối trọng lượng được tối ưu hóa giúp giảm tải quay không cần thiết và cải thiện phản ứng của trục khuỷu.
Việc gia công chính xác các tạp chí và đối trọng cũng cải thiện khả năng kiểm soát cân bằng, giúp giảm độ rung do quay không đều.
Quy trình sản xuất bao gồm chuẩn bị phôi, gia công thô, gia công chính xác các tạp chí và giao diện, xử lý đường dẫn dầu, hoàn thiện bề mặt và kiểm tra kích thước.

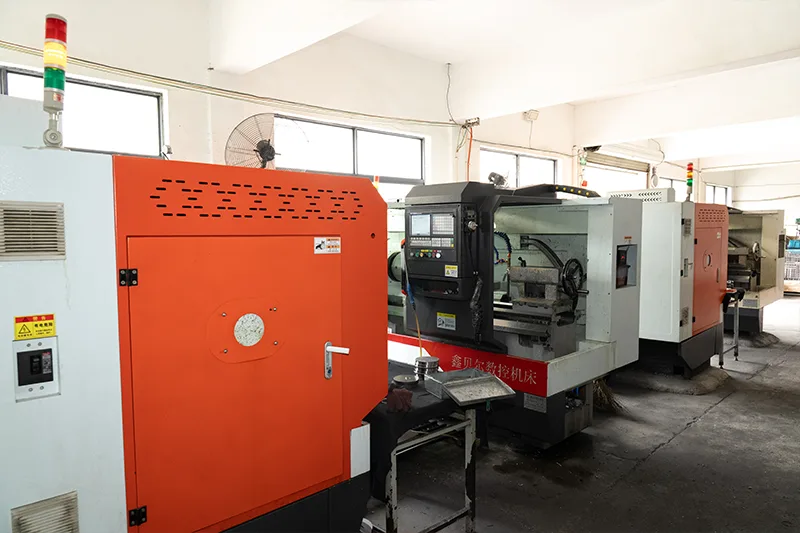

Shengfa sử dụng máy tiện CNC và trung tâm gia công CNC để xử lý các hình dạng trục khuỷu phức tạp với độ chính xác gia công được kiểm soát. Để biết sản xuất linh kiện liên quan, vui lòng xemBộ phận gia công CNCVàDịch vụ gia công CNC.

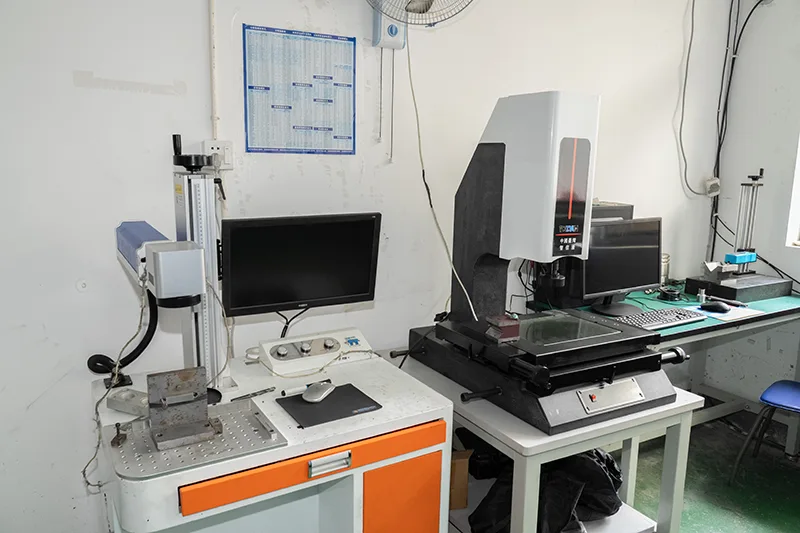

Shengfa áp dụng nhiều phương pháp kiểm tra để xác minh kích thước, tình trạng bề mặt và cấu trúc bên trong.
| Thiết bị kiểm tra | Ứng dụng |
|---|---|
| Máy đo tọa độ (CMM) | Độ chính xác kích thước và xác minh hình học |
| Máy chiếu quang học 2D | Kiểm tra biên dạng và đường viền |
| Máy đo độ nhám bề mặt | Đo độ bóng bề mặt gia công |
| Máy kiểm tra tia X | Kiểm tra kết cấu bên trong |
| Máy làm sạch siêu âm | Làm sạch chính xác sau khi gia công |
| So sánh | Trục khuỷu phôi CNC | Trục khuỷu rèn |
|---|---|---|
| Phương pháp sản xuất | Gia công từ vật liệu phôi rắn | Được hình thành thông qua quá trình rèn |
| thiết kế hình học | Hỗ trợ phát triển trục khuỷu dành riêng cho ứng dụng | Bị giới hạn bởi dụng cụ rèn |
| Phát triển đối trọng | Tối ưu hóa thông qua gia công CNC | Yêu cầu sửa đổi khuôn rèn |
| Ứng dụng sản xuất | Dự án nguyên mẫu và chuyên dụng | Ứng dụng sản xuất lặp đi lặp lại |
| Cách sử dụng phổ biến | Đua xe, động cơ sửa đổi, ứng dụng đặc biệt | Động cơ hiệu suất tiêu chuẩn |
Trục khuỷu phôi CNC được sử dụng trong các dự án động cơ đua, nơi mà sự cân bằng, độ chính xác của nhật ký và cấu trúc bôi trơn ảnh hưởng đến hoạt động của động cơ.
Sự kết hợp giữa gia công phôi, đối trọng được tối ưu hóa và đường dẫn dầu bên trong hỗ trợ cấu hình động cơ tốc độ cao.
Động cơ hạng nặng và động cơ hàng hải tạo ra tải mô-men xoắn liên tục lên các bộ phận trục khuỷu.
Cấu trúc phôi và khả năng gia công CNC cho phép hình học trục khuỷu và các tính năng bôi trơn phù hợp với các điều kiện vận hành khác nhau.
Động cơ nguyên mẫu và động cơ sửa đổi thường có cấu trúc trục khuỷu không chuẩn.
Gia công CNC cung cấp độ chính xác cần thiết cho việc phát triển khối lượng thấp, chế tạo động cơ được sửa đổi và các cấu hình chuyên dụng.
Được thành lập vào năm 2007, Công ty Phần cứng Shengfa Ninh Ba cung cấp các dịch vụ sản xuất kim loại chính xác bao gồm gia công CNC, rèn,đúc đầu tư, Vàđúc chết.
Hệ thống sản xuất bao gồm máy tiện CNC và trung tâm gia công CNC để gia công các thành phần kim loại phức tạp.
Shengfa sử dụng phép đo CMM, kiểm tra chiếu quang, kiểm tra bằng tia X, kiểm tra độ nhám bề mặt và thiết bị làm sạch siêu âm trong quá trình sản xuất.
Các phương pháp kiểm tra này hỗ trợ xác minh kích thước, đánh giá bề mặt và kiểm soát quy trình đối với các bộ phận được gia công chính xác.
