SHENGFAĐúc đầu tư thép hợp kim thấpđược thiết kế cho các bộ phận công nghiệp đòi hỏi cường độ thép đúc, hình học phức tạp vàgia công CNCtính năng lắp đặt.
Đúc đầu tư thép hợp kim thấp SHENGFA kết hợp kết cấu thép hợp kim với việc tạo hình gần dạng lưới và gia công thứ cấp.

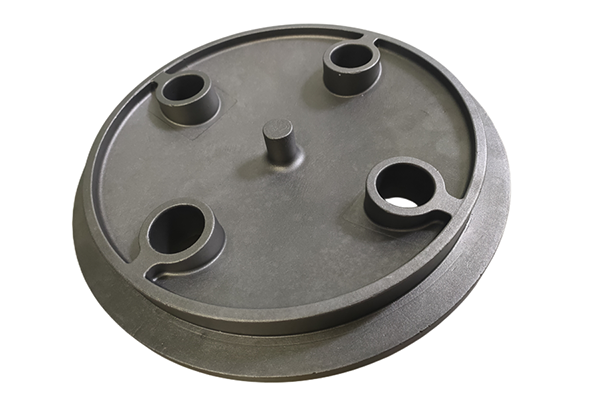

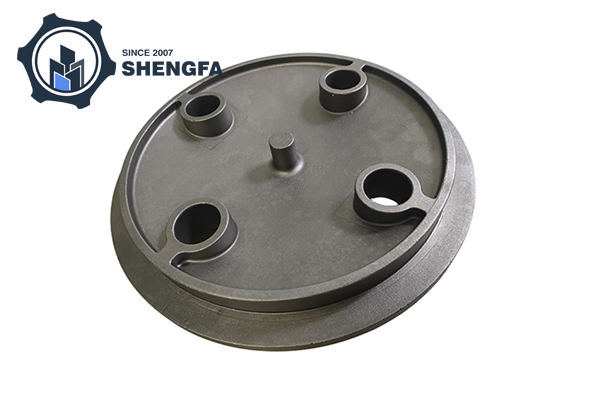

Thành phần tham chiếu là mặt bích tròn hoặc đĩa kết nối được đánh dấu ZG35CrMnSi. Cấu trúc của nó bao gồm một lỗ định vị trung tâm, bốn lỗ bu lông theo chu vi có các rãnh hở và một rãnh hình khuyên bên trong. Bộ phận được cung cấp có bề mặt đúc bằng kim loại mờ, không sơn và có thể được gia công CNC để có kích thước hoàn thiện và giao diện tiếp giáp.
Vật đúc tham chiếu sử dụng ZG35CrMnSi, một loại thép đúc hợp kim crom-mangan-silic. Vật liệu này được liên kết với các thành phần kỹ thuật đòi hỏi độ bền, độ dẻo dai và khả năng chống va đập và mài mòn.
| Ký hiệu vật liệu | Cân nhắc lựa chọn |
|---|---|
| ZG35CrMnSi | Cấp đúc tham chiếu cho các bộ phận cơ khí chịu tải và va đập. Tính chất cuối cùng phụ thuộc vào thành phần, chất lượng vật đúc và xử lý nhiệt. |
| Thép cacbon | Thích hợp cho các ứng dụng có hàm lượng carbon quy định và tính chất cơ học đáp ứng các yêu cầu về thành phần. |
| Thép hợp kim thấp | Được lựa chọn theo yêu cầu về độ bền, độ dẻo dai, độ cứng và hiệu suất mài mòn tùy theo cấp độ cụ thể. |
| Hợp kim thép không gỉ | Được xem xét khi khả năng chống ăn mòn là yêu cầu vật liệu chính. |

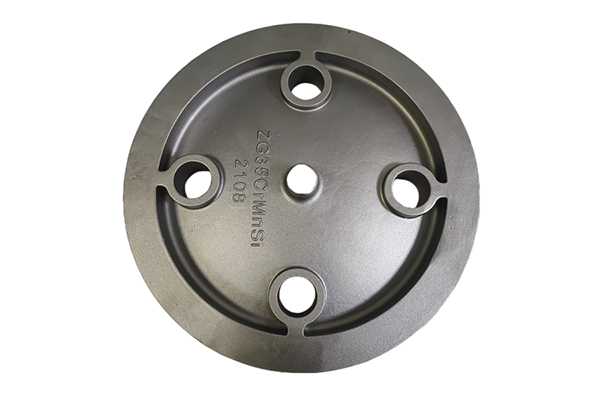

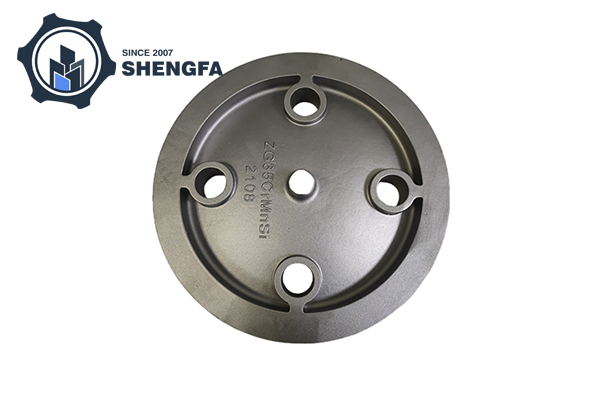

Trong ký hiệu ZG35CrMnSi, ZG xác định thép đúc, trong khi 35CrMnSi xác định ký hiệu hợp kim. Tài liệu tham khảo được cung cấp liên kết loại này với JB/ZQ 4297. Dấu bổ sung 2108 được xác định là số khuôn, số bản vẽ hoặc số nhận dạng lô chứ không phải là loại vật liệu.
Việc lựa chọn vật liệu phải tuân theo các tiêu chuẩn quy định và các đặc tính cơ học cần thiết. Phạm vi tiêu chuẩn vật liệu được liệt kê của SHENGFA bao gồm GB, ASTM, AISI, DIN, BS, JIS, NF và AAR. Sự tương đương về cấp độ phải được thiết lập từ các yêu cầu vật liệu có thể áp dụng thay vì giả định từ cách đặt tên tương tự.
Bảng sau đây tóm tắt khả năng sản xuất chung do SHENGFA cung cấp.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Quá trình đúc | Đúc đầu tư mất sáp |
| Dung sai đúc | CT7 |
| Độ nhám bề mặt đúc | Ra 12,5 μm |
| Phạm vi trọng lượng đúc | 0,1–90 kg |
| Kích thước đúc tuyến tính tối đa | 1.200 mm |
| Đường kính đúc tối đa | 600 mm |
| Độ chính xác định vị gia công | 0,008 mm |
| Lặp lại độ chính xác định vị | 0,006 mm |
| Độ nhám bề mặt gia công | Ra 0,8–6,3 μm |
| Hành trình trục chính tối đa | 1.800 × 850 × 700 mm |
| Đường kính quay tối đa | 1.000mm |
| hoàn thiện có sẵn | KTL (sơn điện tử), mạ kẽm, đánh bóng gương, phun cát, tẩy axit, oxit đen, sơn, mạ kẽm nóng, sơn tĩnh điện, mạ niken |
| Xử lý bổ sung | Xử lý nhiệt, lắp ráp, gia công đẳng nhiệt nóng |
| Dịch vụ | OEM và ODM |
Đối với các bộ phận kiểu mặt bích, sơ đồ gia công có thể bao gồm lỗ định vị trung tâm, kiểu lắp bốn lỗ, rãnh hình khuyên và các bề mặt tiếp xúc. Các kích thước quan trọng, vị trí lỗ, độ phẳng, độ đồng tâm và độ hoàn thiện bề mặt phải được chỉ định trên bản vẽ thành phần.
CT7 là chỉ định dung sai đúc được cung cấp. Các số liệu định vị máy được liệt kê mô tả khả năng của thiết bị; chúng không thiết lập dung sai kích thước của mọi bộ phận đã hoàn thiện. Yêu cầu chấp nhận cuối cùng phải được xác định cho từng thành phần riêng lẻ.
Phạm vi ứng dụng đã nêu của SHENGFA bao gồm các thành phần công nghiệp sau:
Việc đúc kiểu mặt bích tham chiếu phù hợp để đánh giá trong các ứng dụng lắp đặt và kết nối cơ khí trong đó kích thước, điều kiện vật liệu và yêu cầu tải trọng của nó phù hợp với thiết kế thiết bị. Các ứng dụng chịu áp lực và quan trọng về an toàn yêu cầu các thông số kỹ thuật về vật liệu, thử nghiệm và chấp nhận áp dụng.
| yếu tố so sánh | Đúc đầu tư | rèn | Gia công phôi |
|---|---|---|---|
| Hình học thành phần | Đường viền, rãnh phức tạp và các tính năng tích hợp | Hình dạng phù hợp với quá trình rèn đã chọn | Hình học được hình thành bằng cách loại bỏ vật liệu |
| Loại bỏ vật liệu | Có thể giảm lượng phôi gia công thông qua việc tạo hình gần dạng lưới | Gia công có thể cần thiết cho các giao diện cuối cùng | Vật liệu được lấy ra khỏi kho rắn |
| Dụng cụ | Yêu cầu mẫu đúc và dụng cụ | Cần rèn khuôn để rèn khuôn | Cần có đồ đạc, lập trình và công cụ cắt |
| Kích thước cuối cùng | Gia công CNC cho các tính năng quan trọng | Gia công cho các giao diện chính xác | Kích thước được thiết lập thông qua gia công |
| Những cân nhắc phù hợp | Hình dạng phức tạp và tính năng đúc tích hợp | Các thành phần có yêu cầu cơ học thiên về rèn | Các bộ phận hoặc hình học có khối lượng thấp phù hợp với gia công |
Đối với mặt bích hoặc đĩa kết nối có lỗ định vị trung tâm, nhiều lỗ bu lông và rãnh hình khuyên, việc đúc mẫu có thể tạo thành hình dạng chính trước khi hoàn thiện CNC.rènhoặcgia công phôicó thể phù hợp hơn khi các yêu cầu cơ học, hình học, khối lượng sản xuất hoặc kinh tế dụng cụ của thành phần ủng hộ các quy trình đó.
Thiết bị đã nêu của Phần cứng Shengfa Ninh Ba bao gồm máy tiện CNC,Trung tâm gia công CNC, Máy kiểm tra bằng tia X, máy đo tọa độ (CMM), máy chiếu quang học 2D, máy làm sạch siêu âm và máy kiểm tra độ nhám bề mặt.
Các tài nguyên này hỗ trợ kiểm tra các tính năng đúc bên trong, kích thước thành phần, cấu hình và độ hoàn thiện bề mặt. SHENGFA tuyên bố rằng họ thực hiện kiểm tra 100% trước khi đóng gói. Phạm vi kiểm tra cho từng bộ phận có thể được xác định dựa trên kích thước bản vẽ, yêu cầu vật liệu, tính năng gia công và xử lý bề mặt được chỉ định.
Các hoạt động thứ cấp có sẵn bao gồm gia công CNC, xử lý nhiệt, mạ, lắp ráp và xử lý đẳng nhiệt nóng. Trình tự quy trình cần thiết phụ thuộc vào thiết kế thành phần và thông số kỹ thuật.
Để đánh giá một dự án đúc thép hợp kim thấp, hãy cung cấp các thông tin kỹ thuật sau:
SHENGFA có thể phối hợp đúc và gia công thứ cấp trong một tuyến sản xuất, hỗ trợ các bộ phận yêu cầu cả hình học định hình và tính năng lắp hoàn thiện.
Vật đúc đầu tư bằng thép hợp kim thấp SHENGFA bao gồm các thành phần thép đúc công nghiệp yêu cầu loại hợp kim được chỉ định, sản xuất gần dạng lưới và hoàn thiện CNC. Gửi bản vẽ thành phần, chỉ định vật liệu, số lượng đặt hàng, yêu cầu gia công và tiêu chí kiểm tra để báo giá cho từng dự án cụ thể.
Phần cứng Shengfa Ninh Ba kết hợpđúc đầu tưvớigia công CNCvà xử lý thứ cấp cho các bộ phận cơ khí, bao gồm các kết nối kiểu mặt bích, vỏ thiết bị và các bộ phận máy móc hạng nặng. Vật đúc đầu tư bằng thép hợp kim thấp có thể được đánh giá dựa trên hình dạng, yêu cầu vật liệu, kích thước hoàn thiện và khối lượng sản xuất của bộ phận. Vui lònggửi một cuộc điều trahoặcliên hệ với chúng tôiđể biết thêm chi tiết.
