SHENGFABộ phận gia công CNC bằng thép không gỉđược thiết kế cho các tổ hợp công nghiệp yêu cầu kết nối ren, lỗ lắp chính xác và bề mặt tiếp xúc được gia công chính xác.
Bộ chuyển đổi mặt bích có ren kết hợp giao diện lắp bắt vít với kết nối ren trung tâm. Tiện CNC, khoan, khoét lỗ và ren trong tạo thành trình tự gia công chính.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại phần | Bộ chuyển đổi mặt bích ren được gia công bằng máy CNC |
| Nguyên liệu chính | Thép không gỉ |
| Vật liệu thay thế | Thép cacbon, hợp kim nhôm |
| Cấu trúc chính | Mặt bích tròn với ông chủ trung tâm nâng lên |
| Tính năng lắp đặt | Sáu lỗ xuyên chìm |
| Kết nối trung tâm | Ren trong có vai định vị |
| Hoạt động gia công | Tiện CNC, khoan, khoét lỗ, ren trong |
| Tình trạng bề mặt | Hoàn thiện kim loại như gia công |
| Kích thước và dung sai | Theo bản vẽ kỹ thuật |
| Thông số chủ đề | Đường kính, bước và dung sai được chỉ định |
| Dịch vụ sản xuất | Gia công OEM và ODM |
Kích thước mặt bích, vị trí lỗ, dung sai ren, độ phẳng và độ nhám bề mặt được xác định bằng bản vẽ thành phần.
Lựa chọn vật liệu cho các bộ phận gia công CNC bằng thép không gỉ phụ thuộc vào mức độ ăn mòn, tải trọng cơ học, yêu cầu về trọng lượng và thông số kỹ thuật gia công.
| Vật liệu | Đặc trưng | Ứng dụng điển hình |
|---|---|---|
| Thép không gỉ SUS304 | Khả năng chống ăn mòn chung, khả năng định dạng tốt và sử dụng rộng rãi trong công nghiệp | Phụ kiện công nghiệp, đầu nối ren và bộ phận lắp đặt |
| Thép không gỉ SUS316L | Cải thiện khả năng chống lại nhiều môi trường chứa clorua so với SUS304 | Các thành phần tiếp xúc với điều kiện ăn mòn đòi hỏi khắt khe hơn |
| Thép cacbon | Có sẵn ở các cấp độ và mức độ sức mạnh khác nhau; bảo vệ chống ăn mòn có thể được yêu cầu | Các bộ phận cơ khí có yêu cầu về độ bền và chi phí xác định |
| Hợp kim nhôm | Mật độ thấp hơn thép và khả năng gia công tốt | Các bộ phận nhẹ có yêu cầu về độ bền và độ mòn ren cho phép |
SUS304 phù hợp với nhiều ứng dụng công nghiệp nói chung, trong khi SUS316L có thể được chọn cho các môi trường tiếp xúc nhiều với clorua hơn. Thép carbon và hợp kim nhôm cung cấp các lựa chọn thay thế khi đặc tính cơ học, trọng lượng hoặc chi phí được ưu tiên hơn khả năng chống ăn mòn của thép không gỉ.
Sáu lỗ xuyên chìm cung cấp giao diện lắp bắt vít của mặt bích. Đường kính lỗ, góc mũi khoan, đường kính vòng tròn và dung sai vị trí tuân theo bản vẽ lắp ráp giao phối. Vị trí lỗ chính xác hỗ trợ căn chỉnh với các điểm lắp tương ứng.
Ông chủ nâng cao chứa chủ đề nội bộ chính. Đường kính ren, bước ren, độ sâu và dung sai xác định khả năng tương thích với thành phần giao phối. Vai định vị cung cấp một điểm tham chiếu chỗ ngồi khi thiết kế lắp ráp yêu cầu.
Tiện CNC tạo thành mặt cắt hình tròn và hình học mặt cuối của mặt bích. Đường kính ngoài, độ đồng tâm, độ phẳng và độ nhám bề mặt được chỉ định sẽ xác định độ chính xác về kích thước của bộ phận hoàn thiện. Các bề mặt giao phối chức năng có thể được hoàn thiện thêm khi bản vẽ yêu cầu.
Đối với các bộ phận gia công CNC bằng thép không gỉ, việc lựa chọn vật liệu phải tính đến môi trường vận hành và điều kiện buộc chặt.
SUS304 bao gồm nhiều kết nối công nghiệp nói chung. SUS316L là một lựa chọn cho các ứng dụng tiếp xúc nhiều hơn với môi trường chứa clorua. Thép carbon có thể phù hợp với các cụm lắp ráp yêu cầu tính chất cơ học cụ thể, trong khi hợp kim nhôm có thể làm giảm trọng lượng của các bộ phận.
Sự gắn kết của ren, tải buộc, mài mòn bề mặt tiếp xúc và nguy cơ mòn cũng ảnh hưởng đến việc lựa chọn vật liệu. Đối với các cụm ren bằng thép không gỉ, các ốc vít tương thích và phương pháp lắp ráp thích hợp giúp giảm hư hỏng ren trong quá trình lắp đặt.
của SHENGFAquá trình gia côngdành cho bộ điều hợp mặt bích bằng thép không gỉ bao gồm tiện, khoan, khoét lỗ, ren trong và hoàn thiện cạnh.
Các thông số cắt và hình dạng dụng cụ được chọn theo loại thép không gỉ và kích thước tính năng. Duy trì các điều kiện cắt hiệu quả giúp hạn chế hiện tượng cứng hóa vật liệu, đồng thời việc thoát phoi và quản lý chất làm mát hỗ trợ gia công ổn định.
Các ren bên trong yêu cầu kiểm soát đường kính, bước, độ sâu và độ khít. Sáu lỗ lắp phải đáp ứng các yêu cầu về vị trí và mũi khoan đã chỉ định. Việc mài nhẵn sẽ loại bỏ các cạnh không mong muốn xung quanh các lỗ, mũi khoét và các lỗ ren mà không làm thay đổi kích thước chức năng.
Thành phần tham chiếu có lớp hoàn thiện bằng kim loại như được gia công với các vết xoay có thể nhìn thấy được. Việc hoàn thiện bổ sung có thể được chỉ định theo các yêu cầu về kiểm soát ăn mòn và chất lượng bề mặt.
| Hoàn thành | Ứng dụng |
|---|---|
| Được gia công | Giữ lại bề mặt tiện và các vết gia công có thể nhìn thấy |
| Sự thụ động | Hỗ trợ chống ăn mòn thép không gỉ bằng cách loại bỏ một số chất gây ô nhiễm bề mặt và thúc đẩy lớp thụ động bảo vệ |
| Đánh bóng cơ khí | Tạo ra bề mặt mịn hơn theo quy định |
| Các phương pháp điều trị được chỉ định khác | Áp dụng theo yêu cầu về khả năng tương thích vật liệu và bản vẽ |
Thụ động hóa là một phương pháp xử lý bề mặt chứ không phải là sự thay thế cho việc lựa chọn loại thép không gỉ thích hợp. Đặc điểm kỹ thuật hoàn thiện cần xác định quy trình cần thiết và tiêu chí chấp nhận.

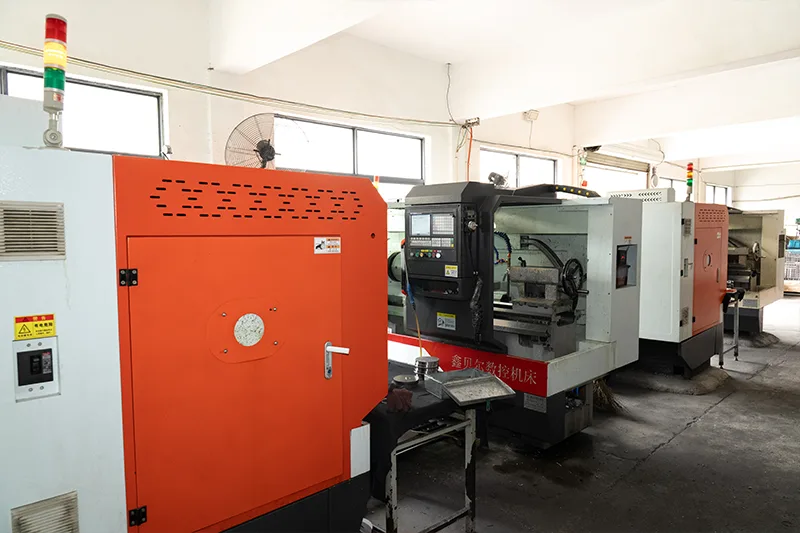

Được thành lập vào năm 2007, SHENGFA Hardware cung cấpDịch vụ gia công CNC và gia công kim loạicho các thành phần thép không gỉ, thép carbon và hợp kim nhôm. Việc sản xuất có thể bắt đầu từ các tệp CAD, bản vẽ kích thước hoặc thông số kỹ thuật thành phần, với các hoạt động gia công được chọn để phù hợp với hình dạng bộ phận.

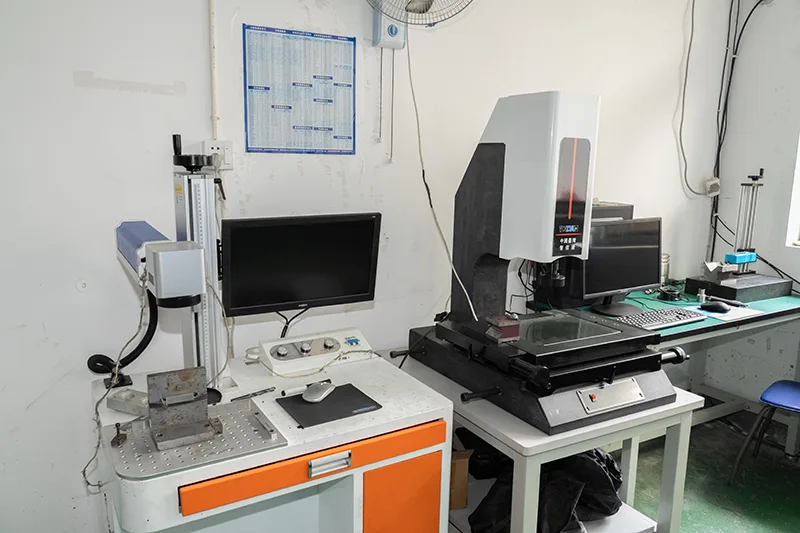

Đối với bộ chuyển đổi mặt bích có ren, trình tự gia công bao gồm tiện mặt bích, khoan lỗ lắp và khoét lỗ, ren trong và hoàn thiện cạnh. Kích thước mặt bích, vị trí lỗ, độ khít ren, hình học định vị vai và độ nhám bề mặt tạo thành các điểm kiểm tra chính. Thiết bị kiểm tra được liệt kê của SHENGFA bao gồm máy đo tọa độ (CMM), máy chiếu quang học 2D và máy kiểm tra độ nhám bề mặt. Thiết bị kiểm tra bằng Tia X cũng có sẵn cho các ứng dụng yêu cầu kiểm tra cấu trúc bên trong.
của SHENGFADịch vụ OEM và ODMđáp ứng việc sản xuất linh kiện dựa trên bản vẽ, bao gồm các vật liệu được chỉ định, tiêu chuẩn ren, dung sai kích thước và xử lý bề mặt. Lập kế hoạch sản xuất cũng xem xét số lượng đặt hàng và tài liệu kiểm tra, liên kết trình tự gia công với các yêu cầu chức năng của thành phần đã hoàn thiện.
Đối với các bộ phận gia công CNC bằng thép không gỉ, sự kết hợp giữa quy trình gia công, thiết bị kiểm tra kích thước và sản xuất dựa trên bản vẽ này hỗ trợ việc sản xuất các bộ phận có giao diện lắp đặt xác định, kết nối ren và bề mặt tiếp xúc. Để yêu cầu báo giá, hãy cung cấp bản vẽ bộ phận, loại vật liệu, thông số kỹ thuật của ren, dung sai tới hạn, độ hoàn thiện bề mặt và số lượng đặt hàng.
Gửi bản vẽ thành phần, cấp vật liệu, thông số kỹ thuật ren, dung sai kích thước, độ hoàn thiện bề mặt và số lượng đặt hàng cho Phần cứng SHENGFA để báo giá.
SHENGFA cung cấp các bộ phận bằng thép không gỉ được gia công CNC cho các kết nối ren, cụm lắp đặt và các ứng dụng công nghiệp khác, bằng thép cacbon và hợp kim nhôm có sẵn cho các dự án yêu cầu các đặc tính vật liệu thay thế.
Gửi yêu cầuSử dụng vật liệu dây buộc tương thích, bôi chất bôi trơn chống kẹt thích hợp cho thép không gỉ, đồng thời kiểm soát tốc độ và mô-men xoắn của cụm lắp ráp. Tránh sử dụng lại những sợi chỉ có dấu hiệu bị mòn hoặc biến dạng.
Chỉ định tiêu chuẩn ren, đường kính danh nghĩa, bước ren, cấp dung sai và phương pháp kiểm tra trên bản vẽ. Thông số ren của bộ phận ghép nối phải được xác nhận trước khi sản xuất để tránh các vấn đề về độ khít.
Sự thụ động loại bỏ các chất gây ô nhiễm bề mặt mà không cố ý loại bỏ vật liệu cơ bản, do đó nó không làm thay đổi kích thước chức năng. Các kích thước quan trọng và độ khít của ren vẫn phải được xác minh sau khi hoàn thiện nếu bản vẽ yêu cầu.
Góc mũi khoan phải khớp với góc đầu vít để đảm bảo chỗ ngồi và phân bổ tải trọng thích hợp. Một góc không chính xác có thể làm giảm diện tích tiếp xúc và gây lỏng lẻo hoặc hư hỏng bề mặt khi rung.
Đúng. SHENGFA chấp nhận gia công OEM và ODM từ các bản vẽ kích thước hoặc tệp CAD. Số lượng nguyên mẫu và lô nhỏ có thể được báo giá dựa trên vật liệu, dung sai, yêu cầu kiểm tra và thông số kỹ thuật hoàn thiện.
